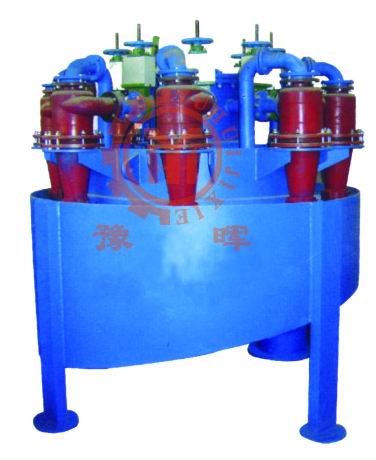

水力旋流器

 水力旋流器
        水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后虽二次上旋涡流排出。

水里旋流器结构和工作原理:
        水力旋流器由上部一个中空的圆柱体,下部一个与圆柱体相通的倒椎体,二者组成水力旋流器的工作筒体。除此,水力旋流器还有给矿管,溢流管,溢流导管和沉砂口。

  水力旋流器用砂泵(或高差)以一定压力(一般是0.5~2.5公斤/厘米)和流速(约5~12米/秒)将矿浆沿切线方向旋入圆筒,然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下,将较粗、较重的矿粒抛出。

  水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时,主要用来与磨机组成磨矿分级系统;用作脱泥设备时,可用于重选厂脱泥;用作浓缩脱水设备时,可用来将选矿尾矿浓缩后送去充填地下采矿坑道。

  水力旋流器无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效率高(可达80%~90%),分级粒度细;造价低,材料消耗少。

主要技术参数:

类 型 型号与规格 直径(mm) 锥角 (度)
溢流粒度

(μm)
处理能力

(m3/h)
溢流管直径

(mm)
溢流管 直径

(mm)
排砂嘴直径

(mm)
外型尺寸

(长×宽×高)

(mm)
重量

  (t)
旋流器 FX-125 125 20 20-50 3.1-6.1 14,18,25,35 25×10 15,25 260×320×646 57
FX-150 150 20 35-75 7.5-15 20,40,32,25 22×22 32,24,16 570×426×1123 128
FX-250 250 20 40-100 10-39 26,34,50,69 50×20 20,25,35 852×516×1273 205
FX-300 300 20 45-105 37-43 65,75 47×60 35,40 852×525×1940 287
FX-350 350 20 50-110 74-90 115,105,95 80×65 80,70,60 955×680×2299 430
FX-500 500 20 60-120 170-220 180,160,140 110×120 110,90,70 1090×811×2835 718
产量根据不同物料、进料粒度等因素其结果将有所不同。
   (公司负责购买方工艺流程设计、现场土建指导、设备安装调试、代培技术人员、操作人员一条龙服务。产品实行三包,整机保修一年,长期供应配件。详细产品资料请向0371-55018888索取。)
