石料生产线

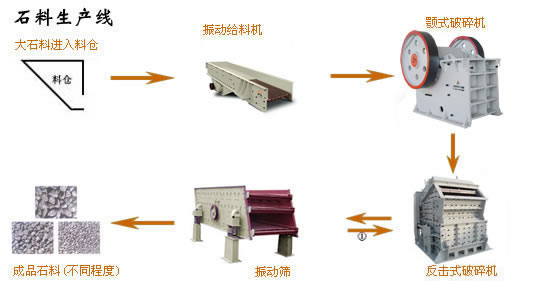

石料生产线设备流程图

        我公司生产全套石料破碎生产线设备,为您提供全面的技术支持,该石料生产线设备主要由振动给料机、颚式破碎机、反击式破碎机、振动筛、皮带输送机、集中电控等设备组成;设计产量一般为50-500吨/小时。为满足客户不同的加工需要,可配备圆锥式破碎机、除尘设备等。可用于硬质石灰石、花岗石、玄武岩、河卵石、冶金渣等多种物料的骨料及人工造砂作业,适用于水电、建材、高速公路、城市建设等行业的应用。根据不同的工艺要求,各种型号的设备进行组合,满足客户的不同工艺要求。
        石料生产线基本流程介绍
        大块石料经料仓由振动给料机均匀地送进鄂式破碎机进行粗碎,粗碎后的石料由皮带输送机送到反击式破碎机进行进一步破碎;细碎后的石料由皮带输送机送进振动筛进行筛分,筛分出几种不同规格的石子,满足粒度要求的石子由成品皮带输送机送往成品料堆;不满足粒度要求的石子由皮带输送机返料送到反击式破碎机进行再次破碎,形成闭路多次循环。成品粒度可按照用户的需求进行组合和分级,为保护环境,可配备辅助的除尘设备。

豫晖机制砂生产线碎石生产线石英砂生产线等系列生产线,欢迎订购,热线:13803857310。


        石料生产线设备性能介绍
        该石料生产线自动化程度高,成套生产线除了对设备的开机停机及日常维护之外,几乎不需要人工操作。其生产效率高,运行成本低,产量大,收益高,成品石子粒度均匀、粒形好,符合国家高速用料要求。
        石料生产线的设备配置主要依据客户对石料规格以及产量和石料的用途来确定,我们提供售前、售中、售后的全面服务,依据客户生产现场来配置流程,力求为客户做到最合理、最经济的生产线。
        我公司生产设计的石料破碎筛分联合设备在工艺流程的设计中,由于各级破碎设备匹配合理,以及严谨的空间交叉布局,因此它具有占地面积小,投资经济效益高,碎石料品质好,石粉产出率低等的特点为,同时配有先进的电控操作系统,确保了整个流程出料通畅,运行可靠,操作方便,高效节能。
        石料生产线设备配置

序号 最大进料(mm)

处理能力(t/h)

石料生产线主要设备型号、规格、数量
给料设备 粗碎设备 细碎设备 分级筛分设备 胶带输送机(m) 装机功率(kw)
1 340 30 GZD2511(3kw) PE400×600(30kw) PF1007(45kw) 3YZ1236 (15kw) 60-90(20kw) 120
2 340 50 GZD3117(10kw) PE400×600(30kw) PF1007(45kw) 3YZ1545(22kw) 100-130(30kw) 140
3 420 80 GZD3617(10kw) PE500×750(55kw) PF1010(75kw) 3YZ1548(22kw) 130-160(30kw) 200
4 480 100 GZD4321(13kw) PE600×900(75kw) PF1210(130kw) 3YZ1548(22kw) 140-180(40kw) 280
5 560 150 GZD4321(13kw) PE750×1060(90kw) PF1210(130kw) 3YZ1845(22kw) 200-240(50kw) 300
6 630 200 GZD4321(13kw) PE900×1060(110kw) PFB1212(140kw) 3YZ2050(30kw) 200(40kw) 350
7 630 250 GZD5027(17kw) PE900×1060(110kw) PFB1214(180kw) 3YZ2050(30kw) 200(40kw) 400
8 630 300 GZD5027(17kw) PE900×1200(110kw) PFB1214(180kw) 3YZ2160(30kw) 250(50kw) 450
9 700 350 GZD5027(17kw) PE1000×1200(132kw) PFB1315(250kw) 3YZ2160(30kw) 250(50kw) 500
10 700 450 GZD6223(28kw) PE1000×1200(132kw) PFB1214/2(300kw) 3YZ2145/2 (60kw) 350(60kw) 600

振动给料机 振动给料机

直线振动式给料机,具有振动平衡、工作可靠、寿命长等特点,可为破碎机械连续,均匀喂料,并对物料进行粗筛分.
颚式破碎机
颚式破碎机

分为粗碎颚式破碎机和细碎鄂式破碎机,是生产选矿的第一道工序,可以把大小不一的原料破碎成颗粒均匀的小块,以便于下道工序用,本机也可用以生产路基石以及建筑用石籽骨料。
反击式破碎机
反击式破碎机

本系列破碎机能处理边长100~500毫米以下物料,其抗压强最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。
振动筛
振动筛

圆振动筛系引进德国技术制造的高效振动筛。适宜采石场筛分砂石料,也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
圆振动筛工作特点:
①采用块偏心作为激振力,激振力强。
②筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
③采用轮胎联轴器,柔性连接,运转平稳;
④采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

皮带输送机
皮带输送机


皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求,可单台输送,也可多台组成或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置型式的作业 线需要。
