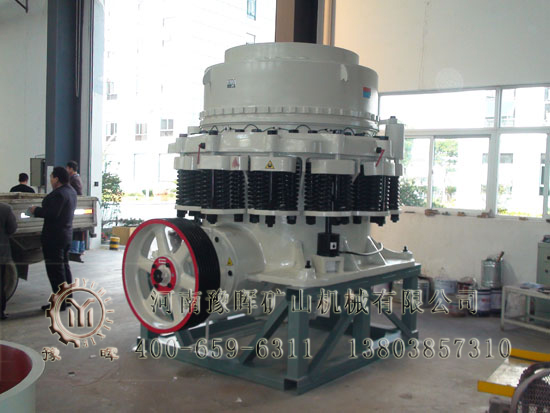

圆锥破碎机







圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。圆锥破碎机破碎比大、效率高、能耗低,产品粒度均匀,适合中碎和细碎各种矿石,岩石。

圆锥破碎机工作原理

圆锥破碎机的工作部分是两个截头为圆锥体,一个是定锥 2 (又称外锥),另一个是动锥 1 (又称内锥)。定锥 2 是静置的,是机架的一部分,动锥 1 铰装于 O 点,其下端活动地插在偏心衬套中,因此,定锥中心轴线 OO' 与动锥中心轴线 OO1 相交成一斜角。当 OO1 OO' 旋转时,使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔 ; 在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口 3 ,物料从进料口 4 装入。

河南豫晖矿山机械有限公司圆锥破碎机工作特点
         1.
动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
         2.
物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
         3.
产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
         4.
结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁 ( 固定锥 ) 、下破碎壁 ( 动锥 ) 、液力偶合器、润滑系统、液压系统、控制系统等几部分组成
         5.
动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的
平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
         6.
本系列圆锥破碎机采用干油或者水两种密封方式 , 使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠 .

主要技术参数:

型 号
破碎锥
直径
进料口尺寸
较大进料边长
出料口
调整范围
处理能力
偏心套转速
功率
重量
(mm)
(mm)
(mm)
(mm)
(t/h)
(r/min)
(kw)
(T)
PYB600
Ф 600
75
12-25
65
40
356
30
5
PYD600
Ф 600
40
2-13
35
12-23
356
30
5.5
PYB900
Ф 900
135
15-50
115
50-90
333
55
11.2
PYZ900
Ф 900
70
5-20
60
20-65
333
55
11.2
PYD900
Ф 900
50
3-13
50
15-50
333
55
11.3
PYB1200
Ф 1200
170
20-50
145
110-168
300
110
24.7
PYZ1200
Ф 1200
115
8-25
100
42-135
300
110
25
PYD1200
Ф 1200
60
3-15
50
18-105
300
110
25.3
PYB1750
Ф 1700
250
25-50
215
280-480
245
160
50.3
PYZ1750
Ф 1700
215
10-30
185
115-320
245
160
50.3
PYD1750
Ф 1700
100
5-13
85
75-230
245
160
50.2
PYB2200
Ф 2200
350
30-60
300
59-1000
220
280/260
80
PYZ2200
Ф 2200
275
10-30
230
200-580
220
280/260
80
PYD2200
Ф 2200
130
5-15
100
120-340
220
280/260
81.4

产量根据不同物料、进料粒度等因素其结果将有所不同。

(公司负责购买方工艺流程设计、现场土建指导、设备安装调试、代培技术人员、操作人员一条龙服务。产品实行三包,整机保修一年,长期供应配件。详细产品资料请向0371-55018888索取。)
