窑头罩作为连接冷却机和回转窑的非必要设备,运行过程中,回转窑内熟料落入熟料冷却机,大量高温助燃风会从冷却机内送入窑内,同时窑头燃料由燃烧器进入窑内,所以,窑头罩是一个高温风料交集处,其形状和断面、容积的大小,对气流的影响甚大。近年来,因一些三次风管不再从熟料冷却机抽出,而是直接从窑头罩接出,助燃空气通过量有显著增加,因此窑头罩结构的合理性尤为重要。
窑头罩在回转窑设计过程中需要考虑的因素有:
1、需根据通过的助燃空气量和温度大小,有足够的断面和容积,来降低气流中扬尘量,以便于回转窑操作者对窑内状况的掌控,并对系统运转情况作出准确判断。
2、根据三次风抽取位置,是其内部形状合理,减少三次风抽取过程对窑用二次风和窑内燃烧火焰的干扰,以确保回转窑内的氧化气氛和烧成带温度。
3、合理的结构,因窑头罩上设有对拉式检修门,其内衬耐火保温材料,重量较大,生产时内部温度高,易产生热变形。因此必须考虑其结构具有合理刚度,并在窑头平台上考虑到合适的支撑位置和形式。

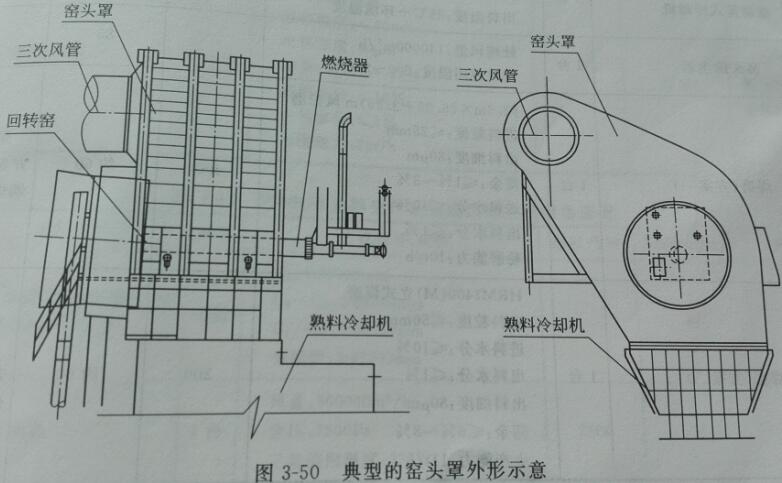

较为典型的窑头罩外形图如上图所示,三次风管自其上接出。
