尾部烟室是连接回转窑和分解炉或者垂直烟道的过滤结构。其外形设计一般和窑轴线、分解炉轴线对称,可以使气流均匀,同时减少偏流和局部涡流的产生,其下料斜坡的设计需要考虑来料方向和位置,以及高温物料的粘滞性,必要时适当提高其溜角,不至于产生积料,同时还要便于烟室结皮的清理。

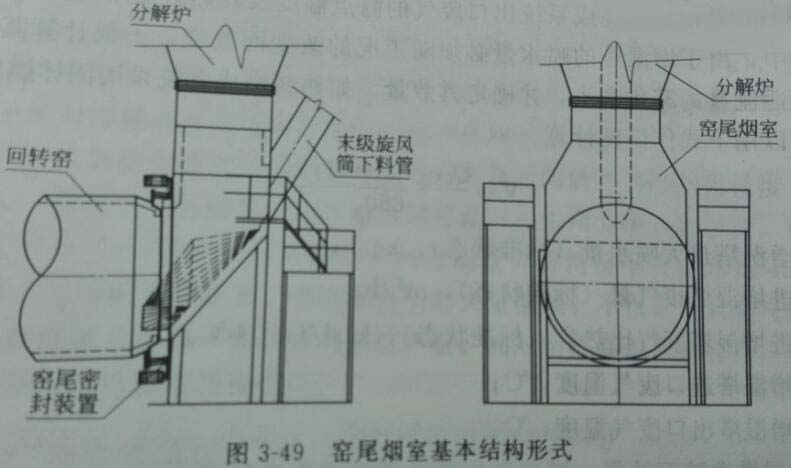

回转窑尾部密封作为漏风的关键,一般采用迷宫式和摩擦式两种。其主要原因与回转窑窑尾烟室应用分不开,在回转窑中其窑尾烟室的基本结构如图所示:
如何衡量回转窑尾部烟室结构设计是否合理,需要从以下几方面入手:
1、原理和燃料中有害成分的多少,这涉及是否设置旁路放风风管和气体温度控制。
2、烟室内回转窑窑尾上升气体流量和进入分解炉三次风量间的自然平衡。这涉及窑内和分解炉燃料用量的控制及三次风管闸阀的开度。
3、窑内飞灰循环。必须根据气流流向,选择合理烟室结构和尺寸,否则将导致预分解系统内飞灰循环增加。
4、窑尾结皮和清除。
5、环保。可以考虑还原剂喷口的设置,安装还原性烧嘴,产生还原气氛,以显著减少有害气体NOx的产生。
