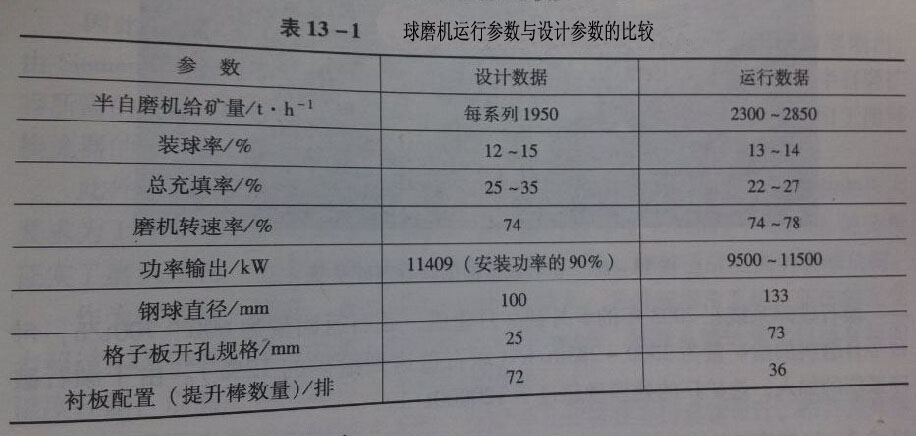

通过对于选矿厂球磨机实际生产运行参数相对于设计参数的对比如下表：

        通过以上比较，可观察到以下几点变化：
        1、由于给矿粒度分布的不同，两个半自磨系列的处理量相差±150t/h。
        2、由Wipfrag系统进行的给矿粒度检测结果是给矿粒度为95mm。
        3、球磨机给矿中小于31.75mm的含量对磨机处理量有一定影响。
        4、球磨机实际生产比功耗为4-4.5kW·h/t，而设计比功耗为6.6kW·h/t；球磨机实际生产比功耗为4.8-5.9kW·h/t，设计比功耗为5.17kW·h/t。
        5、球磨机的转速率为74-78%。
        6、球磨机的格子板开孔尺寸和开孔面积逐渐增加，格子板开孔尺寸由25mm增大到73mm，开孔面积由4.39㎡增加到7.53㎡。
        7、提升棒的数量由72排减少到36排，相应的面角由8°提升至30°。
        8、衬板的数量已经根据衬板的质量、厚度、材质进行了相应的调整，以改善衬板使用寿命，并简化其更换操作，需要特别指出的是球磨机衬板的块数已经大大减少了。
文章来源于：http://www.cnyhks.com/
