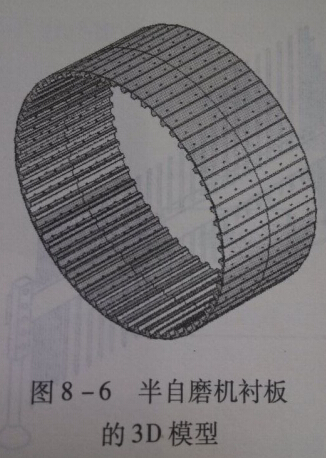

由120块衬板组成的完整的球磨机衬板模型，具体如图所示。
        随着衬板的外表面模型的建立，由于磨损而造成的表面变化能够计算出来，磨损的轮廓也能够得到。随着时间的迁移，衬板的3D模型能够提供每一阶段的质量和体积，因而可以确定磨损的速率，该阶段衬板寿命的估计和衬板的更换时间也可以得到。通过标记模型中衬板的裂缝和破碎的情况，可以得到衬板裂纹开始或破裂的趋向。由于球磨机的质量因磨损而降低，这个模型可以用来解释轴承压力的变化——也是球磨机操作中的控制参数，利用这个参数的目的是保持磨机中充填料位的恒定。
        测量装置的支腿所放置的基准面是很重要的，因为在整个测量过程中都要保持恒定，也就是说，要有一个固定的基准面高度。在测量时，球磨机衬板磨损测量装置的支腿放在邻近衬板的板面上，由于长时间的磨损，板的高度降低，所以测量值需要适当地调整。该装置可以用来测量球磨机完全磨损的衬板沿衬板长度上6个点的提升棒的高度，根据运行的时间和测量的断面所在的位置，把一个基准值加到所测的提升棒高度上。
