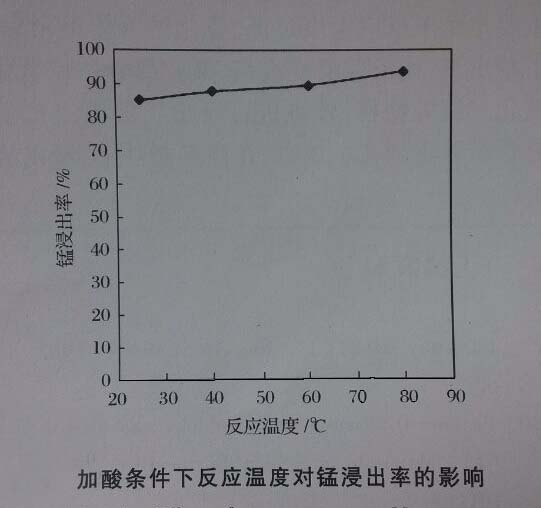

温度是影响回转窑煅烧过程中各种反应变化的重要因素，一般随着温度的升高，反应速度会逐渐加快，物料的浸出率也会提高。从实验可以知道在反应h、液固比1：1、硫酸用量180kg/t湿料条件下，反应温度对锰浸出率的影响。
        由图我们可以看出，提高回转窑反应温度，锰浸出率稍有上升，在80℃条件下，锰的浸出率可达到93.40%，浸出渣中锰含量可降至2-3%，溶液中钴含量低于1g/L。因此为了提升溶液中锰浓度，降低溶液中硫酸含量，实验中进行了两段逆流浸出。将两段浸出溶液返回一段进行浸出，根据平衡计算结果，控制一段浸出反应温度80℃、反应1h、液固比1：1、初始硫酸浓度10g/L，一段浸出渣在80℃、反应时间1h、液固比4：1条件下加入硫酸进行二段浸出。经两段逆流浸出后，回转窑运运转中锰浸出率可达到85%以上，渣中锰含量低于5%，钴含量达到15%以上。硫酸消耗总量约为150kg/t矿，产出浸出液点pH值可提高至6左右，溶液中锰含量提高至70g/L，钴含量降至0.004g/L。
        由此可知，豫晖生产出的回转窑煅烧设备具备超强的运转效率，同时豫晖还生产有氧化锌回转窑、陶粒砂回转窑、铝矾土回转窑等。详情可咨询：http://www.cnyhks.com/
