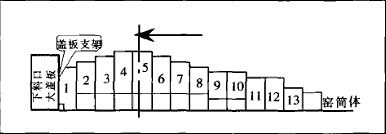

针对结构如下的回转窑挡料圈，其耐火砖的材质均为粘土砖，其强度及耐磨性都不高，同时根据其所处位置的不同，其所使用的时间也会各不一样，因此要想令回转窑维持稳定的煅烧，我们必须在不改变任何其他因素的情况下，在增加砖衬、减小窑径的同时，增加砖衬的压应力。

        针对以上问题，除了增加下料口筒体的厚度，我们还需要对回转窑挡料圈进行的改进有：
        1、将1号转分成两块，既上下，以此减少压应力对砖的破碎作用；
        2、将1、11、12、13号粘土砖改为钢纤维抗剥落砖。
        3、挡料圈上层采用磷酸盐结合砖，并适当降低耐火砖的厚度，一方面增加耐磨性能，另一方面增加其强度，防止压应力的破坏；

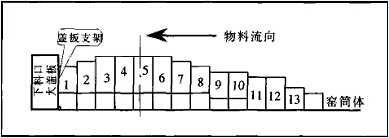

        4、挡料圈下层采用粘土砖，以降低费用，并起到一定的隔热作用。改进后的挡料圈结构如下：

        经过改进，挡料圈的使用由原来的20天延长至半年以上，因此总的来看，改进后的挡料圈结构不但可以节省下大量的耐火材料，同时还可以有效提升回转窑的运转率及产量，促使下料口处筒体的寿命得到延长。
文章来自：http://www.cnyhks.com/
