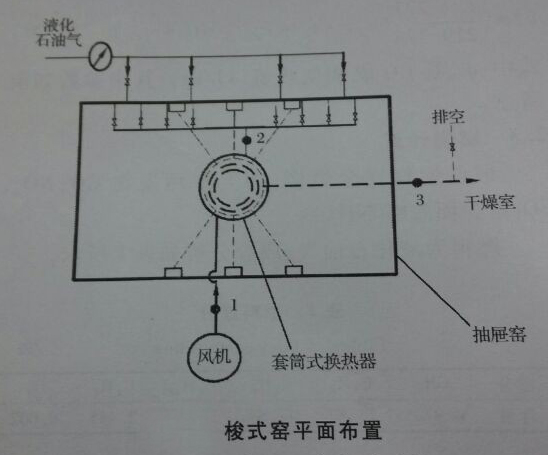

下图显示的则是回转窑内的热平衡测试对象（抽屉窑+套筒式换热器）俯视图，两窑侧壁各布置2×4只高速喷嘴，在回转窑顶部设置一个烟气即空气套筒式金属换热器。

        进行煅烧时，高温烟气从回转窑的窑底部排烟口引出后到窑顶汇合，和变频风机鼓送过来的助燃空气在换热器里进行热交换后降温至150°左右送入干燥室或者是直接排空。成品为高压电瓷。
        位于回转窑冷空气管道位置1开设Φ8毫米的测试孔，用标准毕托管测量助燃空气流量，查看鼓风机频率显示。预热空气管道2开设Φ8毫米的测试孔，用铂电阻温度计量空气预热温度。而回转窑的中温烟气管道位置3开设两个Φ8毫米的测试孔，用铂电阻温度计测量烟气离窑温度，用testo360烟气成分检测仪在线监测烟气内的一氧化碳和氧气浓度。用铂电阻温度计测量车间环境温度。回转窑的燃料供应管上安装涡街流量计测试液化石油气的具体流量，安装压力表对液化石油气的压力进行测量。窑温借助抽屉窑配套的温度自动检测及显示系统测试。
        在进行回转窑的以上检测操作时，68-A型接触式表面温度计用于测试生坯、成品、窑内壁和外壁、窑具和窑车表面温度。用XK3190-A12E型台秤计量生坯、成品、窑具和窑车重量。而回转窑煅烧中的流量、温度、压力和烟气成分等数据检测所需周期为30分钟。
