德尔浮槽式分级机是球磨机生产所用的德尔分级机的变形，在普通德尔分级机下部的沉淀槽上安装圆槽，在槽底下边设置透孔并与沉淀槽相连。

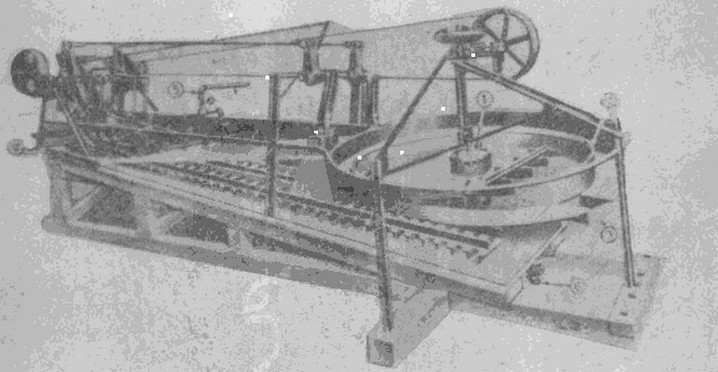

        在球磨机的实际德尔槽式分级机结构图我们可以看到，圆槽的里面有矿粒搔扒，它由于纵轴的作用而运转4-10次/分钟，由圆槽的中央口给入矿石情况下，则细的矿粒便从圆槽的四周和水一同溢出，而粗的矿粒便沉淀在槽底，用矿粒搔扒将矿粒集在中央，由中央口进入球磨机分级机下边的沉淀槽，经过沉淀之后会和德尔分级机同样，将被搔起的砂矿排出槽外。


        球磨机运转时，由于分级机下边水位较高，和上边的圆槽孔相通，因此会出现上升水流的现象。圆槽的大小其直径为2-4m，深为30cm以下，底向中央倾斜，是较近非常多用的分级机，尤其适用于处理细的矿泥，在球磨机的细粉碎过程中是非常有用的分级机。另外根据德尔分级机矿粒搔扒的数目可以将其分为单式，二、四聯式圆槽机等多个种类。
