作为水泥生产企业的核心设备回转窑， 在不打断窑的正常运转的前提下，对回转窑的各种检测都在向动态化发展，也就是在不停窑的情况下完成对窑的拖轮进行检测的功能。下面介绍一种新型拖轮轴检测装置即拖轮轴向力检测装置。

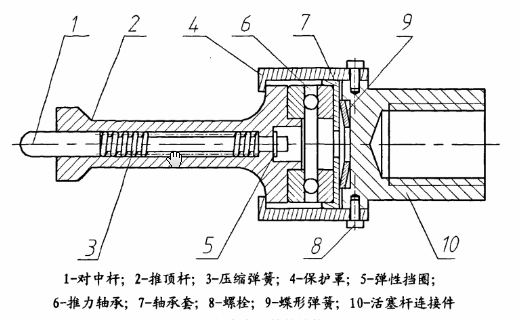

        此装置主要利用的是作用力和反作用力的原理，由液压缸推顶拖轮轴，使回转窑内拖轮轴所受到的轴向力和液压缸的推力平衡，根据液压系统压力计算拖轮所受轴向力，测量时拖轮是在持续运转中的，显然不能使用液压缸活塞杆直接推顶旋转中的拖轮轴。另外针对回转窑的运转设计了一种机械结构来协调拖轮的旋转和液压推进两运动的关系，此结构被称为传力中间件。其结构如图：

        在回转窑新型机械结构的中间件设计过程中，轴向力测量装置使用时，液压缸的推动力要施加在拖轮轴的一端，以平衡拖轮受到的轴向力，使之达到轴向上的受力平衡状态。如果液压缸的推动力不能作用在回转窑拖轮轴的轴线上，那么在给拖轮轴施加轴向推力的同时会给拖轮一个力矩，这样不仅会造成测量结果的精确度降低，在推力较大时还可能对拖轮支撑结构造成破坏，此设计的主要作用就是引导推顶杆，使液压缸的推力准确地施加在拖轮轴轴端。
        中间件对中杆的材料的选择，因其主要作用是导向和定位回转窑的拖轮中心，在推顶杆顶压到拖轮轴端面时，对中杆会压缩弹簧，回缩入推顶杆的内孔中，并不承受太大的力。为了尽可能减小整个装置的重量，此处选用铝作为对中杆的材料，只是对中杆与推顶杆之间应选用较大的间隙配合，以免因高温膨胀导致对中杆在推顶杆内孔中卡死，而引起回转窑生产中的不必要损失。
