在过去的近十年间，对在高温下回转窑内受到压缩应力和拉伸应力作用的耐火材料的性状，做了深入的研究，同时有过很多相关的言论发布。然而，耐火材料在高温下压缩荷重造成的破坏性状非常复杂，不仅受到加压速度的影响，而且受到回转窑内材料微晶大小和化学成分的影响。在耐火材料的初期使用阶段，即使产生了细小裂纹，内衬耐火材料也不会被立刻破坏，因为产生的细小裂纹可释放应力，耐火材料的变形性状还可以稳定内衬耐火材料的寿命。较关键问题还是对回转窑耐火材料的破坏点在何处进行正确定义，这是比较困难的。
        回转窑中内衬耐火材料反复受到由椭圆度而产生的应力作用，但在高温下耐火材料反复受到荷重时的数据却几乎没有显示过。即使在反复受到比实验室测定的破坏强度稍低些的应力时，也可以估计出回转窑内耐火材料所受到的破坏。

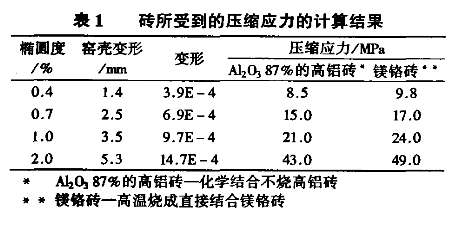

        如表1所示，对于窑内代表性耐火材料，根据回转窑的窑壳椭圆度换算出衬砖的变形，从而变形计算出了砖所受到的压缩应力的较大值。以较小的石灰回转窑的条件求出了该值。作为计算用耐火材料，为了选择高温强度、蠕变值及高温弹性模量等可靠的值，所以希望对与目前水泥回转窑上通常使用的材质有可能不同的情况加以了解。
本文章由豫晖回转窑网提供：http://www.cnyhks.com/
回转窑相关文章推荐：豫晖家针对回转窑窑体椭圆度的研究
